Detalhes do produto:
|
| Material: | Cu | Aplicação: | central elétrica |
|---|---|---|---|
| isolação: | Xlpe | Bainha: | PVC |
| Armadura: | SWA/STA | Padrão: | IEC60502, IEC, BS, UL, JIS |
| Realçar: | o pvc isolado xlpe revestiu o cabo,cabo distribuidor de corrente do xlpe,0.6KV XLPE isolou cabos |
||

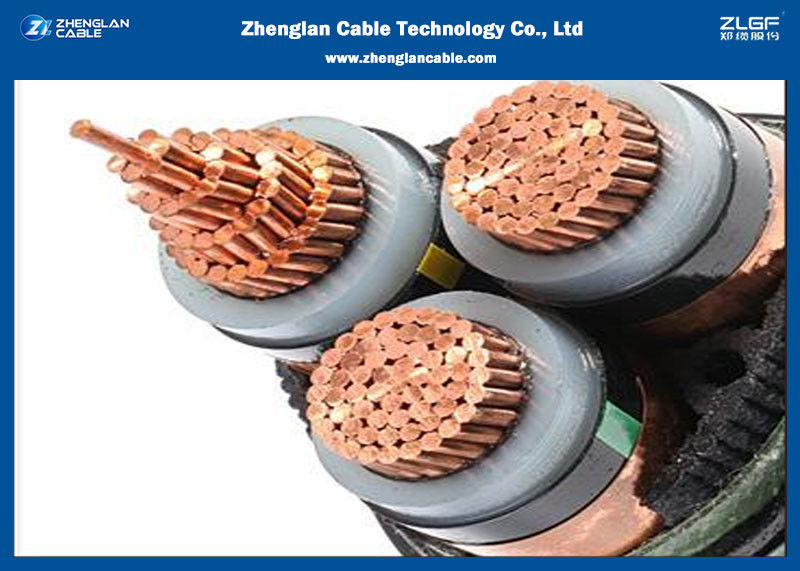

O condutor livre do cobre do oxigênio 0.6/1kV de alta qualidade (Al), XLPE isolou, PVC revestiu o cabo distribuidor de corrente (N2XY/NA2XY)
Aplicação
Colocando na sala, os túneis, trincheiras do cabo e tubulações, podem igualmente ser enterrados no solo fraco, o cabo não podem suportar a força externo mecânica. o cabo do Único-núcleo não é permitido colocar na tubulação magnética. Usado para a central elétrica, a indústria, a engrenagem de interruptor e a rede urbana da fonte de alimentação.
Padrões
Projeto básico a IEC 60502-1, IEC 60228
China: GB/T 12706.2-2008
Outros padrões tais como BS7870, RUÍDO e ICEA mediante solicitação
Construção do cabo
| Condutor | Os condutores serão tampouco da classe 1 ou da classe 2 de cobre recozido liso ou metal-revestido ou do alumínio liso, ou da classe 5 de cobre liso ou metal-revestido de acordo com IEC 60228. |
| Maestro Shape | Circular encalhada ou comprimida circular encalhada |
| Forma da aparência | Circular |
| Isolação | O material e a espessura de isolação de XLPE serão conforme IEC 60502-1, avaliado para a operação 90°C contínua. |
| Material da bainha | tipo expulso ST1/ST2 do PVC conforme IEC 60502-1. Pode ser fornecido com a chama especial - a bainha exterior retardadora do PVC a cumprir com as exigências do teste da chama de IEC 60332-3-22, de IEC 60332-3-23 e de IEC 60332-3-24, material livre do halogênio cumpre a IEC60754-1/2 e a IEC 60684-2. |
Características
XLPE isolou o cabo distribuidor de corrente caracteriza a força mecânica, o envelhecimento, o esforço ambiental e a resistência química, disponíveis para trabalhar sob a condição de alta temperatura para longo.
Propriedades/condições de trabalho elétricas
| Tensão avaliado Uo/U (Um) | 600/1000V, BS5467 |
| Temperatura da instalação | Mínimo: 0°C, máximo: 60°C |
| Tipo da instalação | Enterro direto exterior |
| Temperatura de funcionamento | Máximo: 90°C. |
| Procurar um caminho mais curto o maestro máximo Temperature: | 250°C. |
| Raio de curvatura mínimo | cabo O.D de 15 x para cabos não-blindados do multi-núcleo |
Detalhes de embalagem
1. o cilindro em condições de navegar padrão (cilindro de madeira, cilindro de aço de madeira, cilindro de aço) está disponível;
2. o tamanho do cilindro pode ser personalizado ou de encontro o recipiente o tamanho de Max.load;
3. o diâmetro total do cilindro pode ser 1 medidor a 2,5 medidores;
4. sob a exigência de cliente com determinado comprimento embalado nos rolos envolvidos na fita plástica ou na fita plástica de nylon.
| Seção transversal nominal | Diâmetro do condutor (aproximadamente) | Espessura nominal da isolação | Espessura nominal da bainha | Diâmetro total (aproximadamente) |
| mm^2 | milímetro | milímetro | milímetro | milímetro |
| 3x1.5 | 1,4 | 0,7 | 1,8 | 9,6 |
| 3x2.5 | 1,8 | 0,7 | 1,8 | 10,5 |
| 3x4 | 2,3 | 0,7 | 1,8 | 11,6 |
| 3x6 | 2,8 | 0,7 | 1,8 | 12,6 |
| 3x10 | 3,6 | 0,7 | 1,8 | 14,4 |
| 3x16 | 4,5 | 0,7 | 1,8 | 16,3 |
| 3x25 | 5,6 | 0,9 | 1,8 | 19,5 |
| 3x35 | 6,7 | 0,9 | 1,8 | 21,9 |
| 3x50 | 8 | 1 | 1,8 | 25,1 |
| 3x70 | 9,4 | 1,1 | 1,9 | 28,7 |
| 3x95 | 11 | 1,1 | 2 | 32,4 |
| 3x120 | 12,4 | 1,2 | 2,1 | 36,1 |
| 3x150 | 13,8 | 1,4 | 2,3 | 40,3 |
| 3x185 | 15,3 | 1,6 | 2,4 | 44,6 |
| 3x240 | 17,5 | 1,7 | 2,6 | 50,2 |
| 3x300 | 19,5 | 1,8 | 2,7 | 55,2 |
| 3x400 | 22,6 | 2 | 3 | 63,3 |
Os produtos mostram
