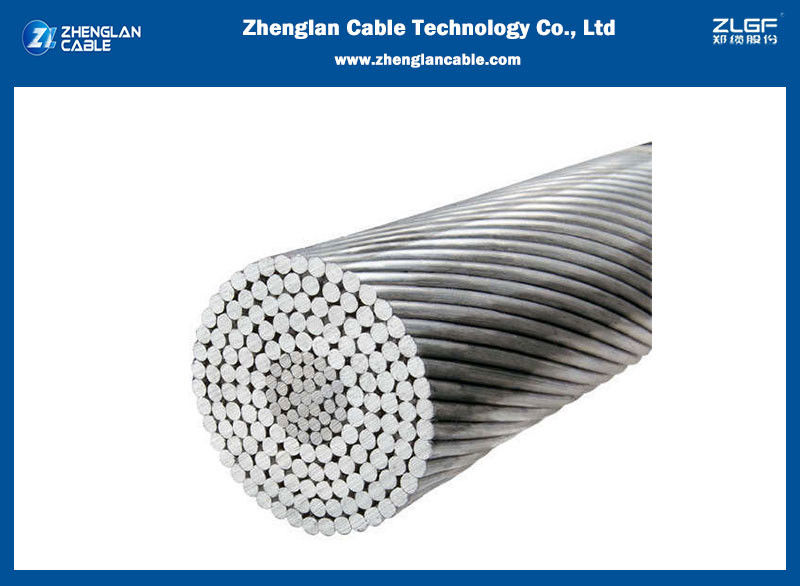

AEC 61089 ACSR Alumínio condutor de aço reforçado
AEC 61089 ACSR Alumínio condutor de aço reforçado
AEC 61089 ACSR Alumínio condutor de aço reforçado
AEC 61089 ACSR Alumínio condutor de aço reforçado

AEC 61089 ACSR Alumínio condutor de aço reforçado

Detalhes do produto

Lugar de origem: Henan, China

Marca: Zhenglan Cable

Certificação: ISO; CE; CCC

Número do modelo: CAA 95SQMM

Termos de pagamento e envio

Quantidade de ordem mínima: 10 toneladas

Preço: Negociável

Detalhes da embalagem: Tambor de madeira, tambor de madeira de ferro, conforme solicitação do cliente

Tempo de entrega: 15 dias

Termos de pagamento: T/T, L/C

Habilidade da fonte: 82.000 km/ano

Obter o Melhor Preço

Detalhes do produto

Descrição do produto
Destacar:

Maestro de alumínio Steel Reinforced de ACSR

,

95SQMM Aço reforçado com condutor de alumínio

,

IEC 61089 ACSR Condutor de cães

Material:
Núcleo de alumínio/aço
Cor da bainha externa:
Nenhum
Essencial:
Aço
Comprimento do tambor de cabo:
Conforme o cliente necessário
Tipo de cabo:
Condutor desencapado aéreo
Tamanho:
95SQMM
Material:
Núcleo de alumínio/aço
Cor da bainha externa:
Nenhum
Essencial:
Aço
Comprimento do tambor de cabo:
Conforme o cliente necessário
Tipo de cabo:
Condutor desencapado aéreo
Tamanho:
95SQMM
AEC 61089 ACSR Alumínio condutor de aço reforçado

Condutor Aéreo ACSR Condutor de Alumínio Reforçado com Aço 95SQMM Norma IEC 61089



APLICAÇÃO

Os condutores ACSR são amplamente utilizados para transmissão de energia elétrica em longas distâncias, pois são ideais para vãos longos de linhas aéreas. Eles também são usados como mensageiros para suportar cabos elétricos aéreos.



NORMA

Projeto básico segundo as normas BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.



CONSTRUÇÃO

Os condutores ACSR são formados por vários fios de alumínio e aço galvanizado, torcidos em camadas concêntricas. O fio ou fios que formam o núcleo são feitos de aço galvanizado e a(s) camada(s) externa(s) são de alumínio. O núcleo de aço galvanizado consiste normalmente em 1, 7 ou 19 fios. Os diâmetros dos fios de aço e alumínio podem ser iguais ou diferentes.

Variando as proporções relativas de alumínio e aço, as características necessárias para qualquer aplicação específica podem ser alcançadas. Um U.T.S. (Resistência à Tração) maior pode ser obtido aumentando o teor de aço, e uma capacidade de condução de corrente maior aumentando o teor de alumínio.



DADOS TÉCNICOS

Número de Fios Módulo de Elasticidade Coeficiente de Expansão Linear
AL AÇO Kg/mm2 Lb/in2 1/Cº 1/Fº
6 1 81 11.5 x106 19.1 x10-6 10.6 x10-6
6 7 77 11.0 x106 19.8 x10-6 11.0 x10-6
12 7 107 15.2 x106 15.3 x10-6 8.5 x10-6
18 1 67 9.5 x106 21.2 x10-6 11.8 x10-6
24 7 74 10.5 x106 19.6 x10-6 10.9 x10-6
26 7 77 10.9 x106 18.9 x10-6 10.5 x10-6
28 7 79 11.2 x106 18.4 x10-6 10.2 x10-6
30 7 82 11.6 x106 17.8 x10-6 9.9 x10-6
30 19 80 11.4 x106 18.0 x10-6 10.0 x10-6
32 19 82 11.7 x106 17.5 x10-6 9.7 x10-6
54 7 70 9.9 x106 19.3 x10-6 10.7 x10-6
54 19 68 9.7 x106 19.4 x10-6 10.8 x10-6



PARÂMETROS DE CONSTRUÇÃO

• IEC 60189

Código Área Nominal Torção Diâmetro Externo Peso Carga de Ruptura Resistência Elétrica @20° Corrente Nominal*
  AL AÇO TOTAL AL AÇO
  mm2 mm2 mm2 Nº.xmm Nº.xmm mm Kg/Km KN Ω/Km A
16 16 2.67 18.7 6/1.84 1/1.84 5.52 64.6 6.08 1.7934 85
25 25 4.17 29.2 6/2.30 1/2.30 6.9 100.9 9.13 1.1478 112
40 40 6.67 46.7 6/2.91 1/2.91 8.73 161.5 14.4 0.7174 150
63 63 10.5 73.5 6/3.66 1/3.66 10.98 254.4 21.63 0.4555 198
100 100 16.7 117 6/4.61 1/4.61 13.83 403.8 34.33 0.2869 263
125 125 6.94 132 18/2.97 1/2.97 14.85 397.9 29.17 0.2304 299
125 125 20.4 145 26/2.47 7/1.92 15.64 503.9 45.69 0.231 302
160 160 8.89 169 18/3.36 1/3.36 16.8 509.3 36.18 0.18 347
160 160 26.1 186 26/2.80 7/2.18 17.74 644.9 57.69 0.1805 351
200 200 11.1 211 18/3.76 1/3.76 18.8 636.7 44.22 0.144 398
200 200 32.6 233 26/3.13 7/2.43 19.81 806.2 70.13 0.1444 402
250 250 24.6 275 22/3.80 7/2.11 21.53 880.6 68.72 0.1154 458
250 250 40.7 291 26/3.50 7/2.72 22.16 1007.7 87.67 0.1155 461
315 315 21.8 337 45/2.99 7/1.99 23.91 1039.6 79.03 0.0917 526
315 315 51.3 366 26/3.93 7/3.05 24.87 1269.7 106.83 0.0917 530
400 400 27.7 428 45/3.36 7/2.24 26.88 1320.1 98.36 0.0722 607
400 400 51.9 452 54/3.07 7/3.07 27.63 1510.3 123.04 0.0723 610
450 450 31.1 481 45/3.57 7/2.38 28.56 1485.2 107.47 0.0642 651
450 450 58.3 508 54/3.26 7/3.26 29.34 1699.1 138.42 0.0643 655
500 500 34.6 535 45/3.76 7/2.51 30.09 1650.2 119.41 0.0578 693
500 500 64.8 565 54/3.43 7/3.43 30.87 1887.9 153.8 0.0578 697
560 560 38.7 599 45/3.98 7/2.65 31.83 1848.2 133.74 0.0516 741
560* 560 70.9 631 54/3.63 19/2.18 32.68 2103.4 172.59 0.0516 745
630 630 43.6 674 45/4.22 7/2.81 33.75 2079.2 150.45 0.0459 794
630* 630 79.8 710 54/3.85 19/2.31 34.65 2366.3 191.77 0.0459 798
710 710 49.1 759 45/4.48 7/2.99 35.85 2343.2 169.56 0.0407 851
710* 710 89.9 800 54/4.09 19/2.45 36.79 2666.8 216.12 0.0407 856
800* 800 34.6 835 72/3.76 7/2.51 37.61 2480.2 167.41 0.0361 910
800* 800 66.7 867 84/3.48 7/3.48 38.28 2732.7 205.33 0.0362 912
800* 800 101 901 54/4.34 19/2.61 39.09 3004.9 243.52 0.0362 916
900* 900 38.9 939 72/3.99 7/2.66 39.9 2790.2 188.33 0.0321 972
900* 900 75 975 84/3.69 7/3.69 40.59 3074.2 226.5 0.0322 974
1000* 1000 43.2 1043 72/4.21 7/2.80 42.08 3100.3 209.26 0.0289 1031
1120* 1120 47.3 1167 72/4.45 19/1.78 44.5 3464.9 234.53 0.0258 1096
1120* 1120 91.2 1211 84/4.12 19/2.47 45.31 3811.5 283.17 0.0258 1100
1250* 1250 102 1352 84/4.35 19/2.61 47.85 4253.9 316.04 0.0232 1165
1250* 1250 52.8 1303 72/4.70 19/1.88 47 3867.1 261.75 0.0231 1163
1120* 1120 91.2 1211 84/4.12 19/2.47 45.31 3811.5 283.17 0.0258 1100



 AEC 61089 ACSR Alumínio condutor de aço reforçado 0AEC 61089 ACSR Alumínio condutor de aço reforçado 1



 Por que nos escolher?

  • Produtos em conformidade com as normas GB, IEC, BS, ASTM, DIN, VDE e JIS; Requisitos de normas do cliente aceitos;
  • Certificado ISO 9001:2015, ISO 14001:2015 e OHSAS 18001:2007;
  • Capital social de $30 milhões e fábrica cobre uma área de 60.000 m²;
  • Equipamentos e procedimentos de teste avançados, inspeção 100% antes da fábrica;
  • Estoques suficientes e o tempo de envio mais eficiente garantidos;
