1KV cabo de ligação aérea xlpe isolado 2x16mm2 NFC-33-209

Cabo multiplexado aéreo 1KV com isolamento XLPE 2x16mm2 NFC-33-209

Cabo multiplexado aéreo 1KV com isolamento XLPE 2x16mm2 NFC-33-209é um Cabo Multiplexado Aéreo projetado especificamente para distribuição trifásica de baixa tensão. Com sua grande durabilidade, facilidade de instalação e desempenho confiável, é racional usar cabos ABC de BT na maioria das redes de distribuição elétrica. Eles são comumente usados em áreas residenciais e rurais para reduzir os riscos de incêndio florestal. A cobertura XLPE contém um alto nível de negro de fumo para resistência aos raios UV. É projetado para onde confiabilidade, segurança e baixo custo de instalação são necessários, mas é apenas para vãos curtos devido ao peso aumentado.

Características importantes do cabo:
Resistência à radiação ultravioleta,
Resistência ao ozônio,
Alta rigidez dielétrica,
Leve e fácil de manusear.
Instalação: Estes cabos NÃO SÃO PERMITIDOS para serem enterrados, mesmo em conduítes.

Estrutura do cabo multiplexado aéreo 1KV com isolamento XLPE 2x16mm2 NFC-33-209

Propriedades Elétricas

Tensão Nominal 0.6/1kV

Tensão de Teste 3.5 kV

Temperatura Mínima de Instalação -20°C

Temperatura de Operação -40°C~ +90°C

Temperatura Máxima de Curto-Circuito 250°C

Temperatura Máxima do Condutor 80°C



Norma: ANSI/ICEA S-76-474,
Outras normas relacionadas: IEC60502, NFC33-209, BS7870, AS/NZS 3560 etc.



Dados técnicos do cabo multiplexado aéreo 1KV com isolamento XLPE 2x16mm2 NFC-33-209

Nº de núcleos e área transversal (mm2)	Espessura nominal do isolamento (mm)	Diâmetro aproximado do cabo (mm)	Resistência DC máxima a 20°C (Ω/km)	Peso aprox. (kg/km)
2x16	1.2	14.4	1.91	131

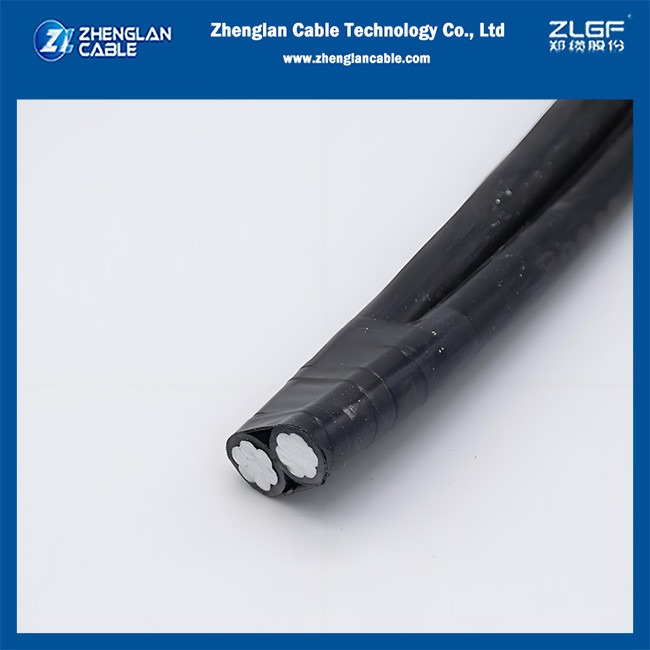

Imagens do cabo multiplexado aéreo 1KV com isolamento XLPE 2x16mm2 NFC-33-209
