Detalhes do produto
Lugar de origem: Henan, China
Marca: Zhenglan cable
Certificação: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Número do modelo: Cabo de alimentação subterrâneo de alumínio econômico 6-35kV Isolado em XLPE STA blindado - cabo sub
Termos de pagamento e envio
Quantidade de ordem mínima: 1500 metros
Preço: USD 1- USD 200
Detalhes da embalagem: Tambor de madeira, tambor de madeira e aço, conforme solicitação do cliente
Tempo de entrega: 7 a 10 dias úteis
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 100000 metros por mês
Material: |
Cobre |
Isolamento: |
XLPE |
Essencial: |
3 núcleos, 1 núcleo |
Marca do cabo: |
Impressão com tinta |
Tela metálica: |
Ecrã de fita de cobre |
personagem: |
Fio de aço blindado, fita de aço blindada |
Bainha Externa: |
PVC normal ou PVC retardador de chama |
Cor da bainha externa: |
Preto ou personalizado |
Material: |
Cobre |
Isolamento: |
XLPE |
Essencial: |
3 núcleos, 1 núcleo |
Marca do cabo: |
Impressão com tinta |
Tela metálica: |
Ecrã de fita de cobre |
personagem: |
Fio de aço blindado, fita de aço blindada |
Bainha Externa: |
PVC normal ou PVC retardador de chama |
Cor da bainha externa: |
Preto ou personalizado |

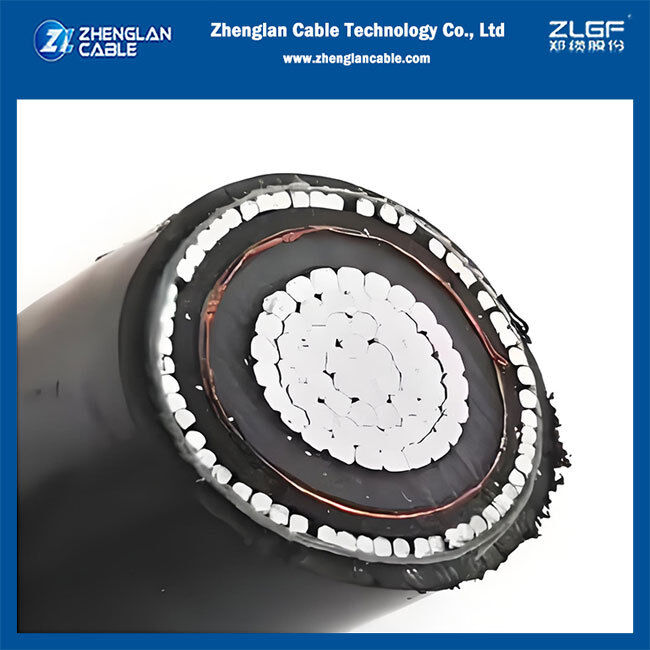

Este Cabo de Energia Subterrâneo de Média Tensão com Condutor de Alumínio oferece uma solução altamente econômica para distribuição de energia sem comprometer a confiabilidade ou o desempenho. Apresentando um condutor de alumínio trançado, isolamento XLPE e construção com Armadura de Fita de Aço (STA), este cabo é projetado para uma ampla gama de aplicações subterrâneas e internas onde a proteção mecânica é necessária, mas peso e custo são considerações importantes. É uma escolha ideal para projetos de infraestrutura em larga escala, redes de serviços públicos e instalações industriais que buscam um equilíbrio ideal entre desempenho e economia.
Construção do Produto
Condutor: Alumínio trançado (Classe 2), compactado para garantir um perfil liso e redondo.
Tela Condutora: Camada semicondutora extrudada para garantir uma interface elétrica lisa com o isolamento.
Isolamento: XLPE (Polietileno Reticulado), proporcionando excelentes propriedades elétricas e térmicas.
Tela Isolante: Camada semicondutora extrudada, frequentemente combinada com uma tela metálica (por exemplo, fita de cobre).
Tela metálica: tela de fita de cobre
Armadura: Armadura de Fita de Aço (STA), fornecendo proteção mecânica robusta contra impacto e esmagamento.
Revestimento Externo: Revestimento durável e resistente a UV de PVC ou PE, protegendo o cabo contra umidade, produtos químicos e estresse ambiental.
Aplicações Típicas
Redes de distribuição primária e secundária
Fornecimento de energia subterrâneo para complexos industriais e conjuntos habitacionais
Instalação em dutos e valas de cabos
Aplicações internas, como conexões de painéis e transformadores
Projetos de infraestrutura sensíveis ao custo
Padrões de Fabricação e Tensão
Padrões: IEC 60502-2, BS 6622, ou conforme requisito do cliente.
Tensão Nominal: 6kV a 35kV.
Número de Condutores: Monopolar ou 3 Condutores.
Especificações Técnicas
|
Parâmetro |
Detalhes |
|
Faixa de Tensão |
6-35 kV |
|
Condutor |
Alumínio, Trançado Classe 2 |
|
Isolamento |
XLPE |
|
Tipo de Armadura |
Armadura de Fita de Aço (STA) |
|
Revestimento Externo |
PVC / PE |
|
Temp. Máx. do Condutor. |
90°C (Normal), 250°C (Curto-circuito) |
|
Área da Seção Transversal |
Até 630mm² ou conforme necessário |
Variações Disponíveis
Armadura: Opções STA (Armadura de Fita de Aço) e SWA (Armadura de Fio de Aço) disponíveis.
Material do Revestimento: PVC, PE ou HDPE.
Condutor: Designs monopolar ou de 3 condutores disponíveis.
|
Área nominal da seção transversal(mm²) |
Diâmetro aproximado do condutor(mm) |
Espessura nominal do isolamento (mm) |
Espessura da fita de cobre (mm) |
Área da tela de fio de cobre(mm²) |
Diâmetro aproximado do isolamento(mm) |
Espessura nominal da armadura (mm) |
Espessura nominal do revestimento (mm) |
Diâmetro externo aproximado (mm) |
Peso aproximado (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
A Zhenglan Cable Technology oferece cabos MV certificados IEC 60502-2 com preços competitivos diretos da fábrica, prazos de entrega rápidos e relatórios completos de teste de tipo. Entre em contato conosco para uma cotação personalizada.
