China Zhenglan Cable Technology Co., Ltd Notícias da empresa

No projeto e construção de sistemas de energia, a selecção dos cabos é um elo central relacionado com a segurança e a eficiência.se for selecionado um cabo com uma pequena área de secção transversal devido ao controlo dos custos ou à falta de experiência, os seguintes grandes perigos ocultos podem ser enterrados: 1- sobreaquecimento e incêndio: o efeito térmico Joule "assassino invisível" silencioso está fora de controlo: a área transversal insuficiente leva a um aumento da resistência do condutor,e o calor excessivo é gerado quando passa corrente (Q=I2R)Se as condições de dissipação de calor forem más, a temperatura do cabo sobe acentuadamente e a camada de isolamento pode carbonizar, derreter ou mesmo queimar. 2- queda de tensão: "intoxicação crónica" do equipamento, colapso da qualidade da fonte de alimentação no final: quando se transmite energia a longas distâncias,uma área de secção transversal demasiado pequena faz com que a queda de tensão da linha exceda o padrão (ΔU=IR)No mínimo, as luzes piscam, a velocidade do motor é instável e, no pior, o equipamento de precisão desliga. 3Perda de vida: 90% das falhas são causadas por este envelhecimento acelerado do isolamento: uma operação de sobrecarga prolongada aumenta a taxa de envelhecimento térmico dos materiais de isolamento em 3-5 vezes.Os cabos originalmente concebidos para uma vida útil de 25 anos podem estar em risco de avaria dentro de 5 anos.- Duplicação dos custos de manutenção: uma vez que um cabo subterrâneo falha, os custos de escavação e reparação podem ser mais de 10 vezes o custo original. 4- desperdício de energia: a perda de linha do buraco negro invisível devora os lucros: se a área da secção transversal for reduzida em 50%, a perda de resistência será duplicada.Se uma linha de 380 V de 500 metros de comprimento for seleccionada incorretamente, a perda de energia anual pode exceder 20.000 kWh, o que equivale a desperdiçar dezenas de milhares de yuans em contas de eletricidade. 5. Responsabilidade legal: se ocorrer um acidente, você será responsabilizado. armadilha de negação de seguro: a maioria dos seguros de engenharia claramente exclui perdas causadas por "erros de projeto",e as empresas podem enfrentar uma enorme compensação de bolso. Como evitar desastres de selecção?Calcular com precisão a corrente de carga: considerar fatores de correção (valor K), tais como harmônicos, temperatura ambiente e métodos de colocação Margem de planeamento dinâmico:Reserva de 15%-25% de capacidade para enfrentar as necessidades futuras de expansão Ciclo de vida completoAnálise de custos: poupar 10.000 yuans em taxas de cabo no estágio inicial pode significar 100.000 yuans em custos de manutenção no estágio posterior A segurança elétrica não é um acaso, e a essência da seleção de cabos é o cálculo do designer de temor pela vida.Quando a área da secção transversal de cada condutor corresponder exatamente aos requisitos de segurança, podemos realmente construir uma parede de cobre para proteger a luz.

Nos últimos anos, a tecnologia da indústria fotovoltaica desenvolveu-se cada vez mais rapidamente.e a corrente da corda está ficando cada vez maior e maiorA corrente dos módulos de alta potência atingiu mais de 17 A.A utilização de componentes de alta potência e um espaço reservado razoável podem reduzir o custo de investimento inicial e o custo do sistema por quilowatt-hora.O custo dos cabos AC e DC no sistema não é baixo. Como devemos projetar e selecionar para reduzir custos?   1Selecção de cabos de CCOs cabos de corrente contínua são instalados ao ar livre. Geralmente, recomenda-se a selecção de cabos fotovoltaicos irradiados e interligados.A estrutura molecular do material de isolamento do cabo muda de um tipo linear para uma estrutura molecular de malha tridimensional, e o nível de resistência à temperatura aumenta de 70°C para cabos não interligados para 90°C, 105°C, 125°C, 135°C e até 150°C,que seja 15-50% superior à capacidade de carga corrente dos cabos da mesma especificaçãoO cabo pode resistir a alterações drásticas de temperatura e erosão química e pode ser usado ao ar livre por mais de 25 anos.deve escolher um produto com certificação relevante de um fabricante regular para garantir o uso ao ar livre a longo prazoO cabo fotovoltaico de corrente contínua mais utilizado é o cabo quadrado PV1-F1*4, mas com o aumento da corrente dos módulos fotovoltaicos e o aumento da potência de um único inversorO comprimento do cabo DC também está a aumentar., e a aplicação de 6 metros quadrados de cabos de CC também está a aumentar.   De acordo com as especificações pertinentes, é geralmente recomendado que a perda de CC fotovoltaica não exceda 2%.A resistência da linha do cabo PV1-F1*4mm2 DC é de 4.6mΩ/metro, e a resistência da linha do cabo PV6mm2 DC é de 3.1mΩ/metro. Supondo que a tensão de trabalho do componente DC é de 600V, a perda de queda de voltagem de 2% é de 12V. Supondo que a corrente do componente é de 13A,Em caso de utilização de um cabo de 4 mm2 de corrente contínua, recomenda-se que a distância entre a extremidade mais distante do componente e o inversor não exceda 120 metros (cordas simples, excluindo os polos positivos e negativos).Se for maior que esta distância, recomenda-se a escolha de um cabo de CC de 6 mm2, mas recomenda-se que a distância entre a extremidade mais distante do componente e o inversor não exceda 170 metros.   2- Cálculo da perda de linha de cabo fotovoltaicoPara reduzir os custos do sistema, os componentes e inversores das centrais fotovoltaicas são raramente configurados numa proporção de 1:1, mas são concebidos com uma certa supercomparação de acordo com as condições de iluminação,Para um módulo de 110 kW, por exemplo, é selecionado um inversor de 100 kW.A corrente de saída máxima AC é de cerca de 158AO cabo de CA pode ser selecionado de acordo com a corrente de saída máxima do inversor porque não importa quantos componentes são configurados,a corrente de entrada AC do inversor nunca excederá a corrente de saída máxima do inversor.   3Parâmetros de saída AC do inversor Os cabos de cobre AC de sistemas fotovoltaicos comumente utilizados incluem BVR e YJV. BVR significa fio mole isolado por cloreto de polivinil de núcleo de cobre, cabo de alimentação isolado por polietileno cruzado YJV.Ao selecionar, prestar atenção ao nível de tensão e ao nível de temperatura do cabo. Deve ser selecionado o tipo retardador de chama. As especificações do cabo são expressas pelo número de núcleos, secção nominal,e nível de tensãoMétodo de expressão das especificações dos cabos de ramificação de núcleo único, 1* secção transversal nominal, como 1*25mm 0,6/1kV, indicando um cabo quadrado de 25.Método de expressão das especificações dos cabos de ramificação torcida multi-núcleo, o número de cabos no mesmo circuito*seção nominal, como 3*50+2*25mm 0,6/1KV, indicando 3*50 fios quadrados, 1*25 fios quadrados neutros e 1*25 fios quadrados.

Cabos de alimentação isolados por cloreto de polivinil: os plásticos de cloreto de polivinil são baratos, possuem boas propriedades físicas e mecânicas e têm processos de extrusão simples,Mas as suas propriedades de isolamento são médias.São utilizadas em grandes quantidades para a fabricação de cabos de baixa tensão de 1 kV ou menos para utilização em sistemas de distribuição de baixa tensão.Podem ser fabricados cabos de 6 kV.   Cabos de energia isolados de polietileno cruzados: boas propriedades eléctricas, mecânicas e resistência ao calor.tornou-se a principal variedade de cabos de energia de média e alta tensão no meu país, e podem ser utilizados em vários níveis de tensão de 6 a 330 kV. Nos últimos anos, a ligação cruzada de cabos de baixa tensão de 1 kV tornou-se uma direcção técnica.A chave é reduzir a espessura do isolamento para que possa competir com os cabos de cloreto de polivinilo em termos de preço.   Cabos de alimentação isolados impregnados de óleo viscoso: eram os principais produtos de cabos de média tensão no meu país antes de 1992.Esta é uma estrutura clássica de cabos de energia com uma história de mais de 100 anos., com grandes margens de desempenho eléctrico e térmico e longa vida útil. Cabos com óleo: adequados para 66-500 kV. Cabo de alimentação isolado de borracha: cabo de alimentação móvel e móvel, utilizado principalmente em locais onde as empresas precisam frequentemente de mudar a posição de colocação.O nível de tensão é principalmente de um kV, e um nível de 6 kV pode ser produzido. Cabos aéreos isolados: essencialmente um condutor aéreo com isolamento, o isolamento pode ser feito de cloreto de polivinil ou polietileno cruzado.Os núcleos isolados de três ou quatro fases podem ser enrolados num feixe sem bainha, que é chamado de cabo aéreo em conjunto.   Características dos cabos de alimentação:   Em comparação com outros fios aéreos nus, suas vantagens são menos afetadas pelo clima externo, mais confiável, oculto, menos manutenção, durável e pode ser colocado em várias ocasiões.A estrutura e o processo de produção dos cabos de alimentação são relativamente complexos e o custo relativamente elevado..   Especificações diferentes, mas todas têm as seguintes características e requisitos de fabrico:   A tensão de trabalho é elevada, pelo que é necessário que o cabo tenha um excelente desempenho de isolamento elétrico.   A capacidade de transmissão é grande, pelo que o desempenho térmico do cabo é mais proeminente.   Uma vez que a maioria delas é fixamente colocada em diversas condições ambientais (sob o solo, em túneis, em declives de poços e debaixo d'água, etc.) e requer uma operação fiável durante décadas,Os requisitos para os materiais e estruturas da bainha também são elevados.   Devido a alterações de fatores como a capacidade do sistema de energia, a tensão, o número de fases e as diferentes condições ambientais de colocação,As variedades e especificações dos produtos de cabos de alimentação também são bastante numerosasDe acordo com as fortes características eléctricas das aplicações de cabos de alimentação, a consideração das suas propriedades eléctricas e mecânicas é relativamente importante.

Os códigos de designação em diferentes países para diferentes tipos de cabo são diferentes em cada país.   Normas de referência DIN VDE 0292 Códigos de designação do tipo para a designação do caboDIN VDE 0293-308 Identificação dos núcleos de cabos e fios flexíveis por coresSérie de normas DIN VDE 0281 para cabos isolados em PVCSérie DIN VDE 0282 para cabos isolados de borracha Códigos de designação paraCabos de alimentação isolados de plástico Cabos de alimentação com isolamento de plástico e revestimento de plástico de acordo com o DIN VDE 0262, DIN VDE 0263, DIN VDE 0265, DIN VDE 0266, DIN VDE 0267, DIN VDE 0271, DIN VDE 0273 e DIN VDE 0276 parte 603, 604, 620, 622, 626 Para os cabos com isolamento de plástico e revestimento de plástico, são utilizados os seguintes códigos de designação (começando pelo condutor): Código Descrição N Cabos ac. à norma A Condutor de alumínio Y Isolamento de cloreto de polivinil (PVC) 2Y Isolamento de polietileno termoplástico (PE) X Isolamento de cloreto de polivinilo cruzado (XPVC) 2X Isolamento de polietileno cruzado (XLPE) H Campo limitante de camadas condutoras sobre o condutor e sobre o isolamento HX Isolamento de misturas de polímeros sem halogênio ligados transversalmente C Outros aparelhos e aparelhos para a produção de alumínio CW Condutor concêntrico de cobre, em forma de onda (ceandro) CE Condutor concêntrico em cabos multicore em cada núcleo individual S De cobre trançado SE Para cabos multicore, campo limitante de camadas condutoras sobre o condutor e o isolamento e o ecrã de cobre sobre cada núcleo individual (indicado por H é omitido aqui) F Cabos aéreos (DIN VDE 0276) F Armaduras de fios planos de aço galvanizados FE Isolamento de sustentação (F) Cabo estanco longitudinalmente (ecrã) B Armaduras de fita de aço R Armaduras de fios galvanizados redondos de aço G Helix de fita de aço galvanizado HX Capa de mistura de polímeros sem halogênio, ligada transversalmente Y Capa interna de polivinilcloreto (PVC) Y Capa exterior de polivinilcloreto (PVC) 2Y Capa exterior de polietileno (PE) 1Y Capa exterior de poliuretano (PUR)   Secção transversal, forma e estrutura do condutor Código Descrição R Condutor circular S Condutor em forma de setor E Condutor sólido M Condutor de filamentos RE Condutor circular, sólido RM Condutor circular, encalhado SE Condutor em forma de setor, sólido SM Condução em forma de setor, enrolada OM De forma oval, de forma circular H Guia de ondas /V Condutor compacto

Queridos clientes,   Por favor, sejam informados que a nossa empresa ficará fechada de 26 de janeiro a 4 de fevereiro por causa do feriado do Ano Novo Chinês. Pedimos desculpas por qualquer inconveniente que ocorreu por favor deixe-nos um e-mail em worldmarket@zhenglancable.com ou ligue-nos se você tiver assuntos urgentes. Gostaríamos de expressar os nossos mais sinceros agradecimentos pelo vosso grande apoio e cooperação. Desejando-lhe um ano próspero em 2025!   A Zhenglan Cable Technology CO., Ltd.

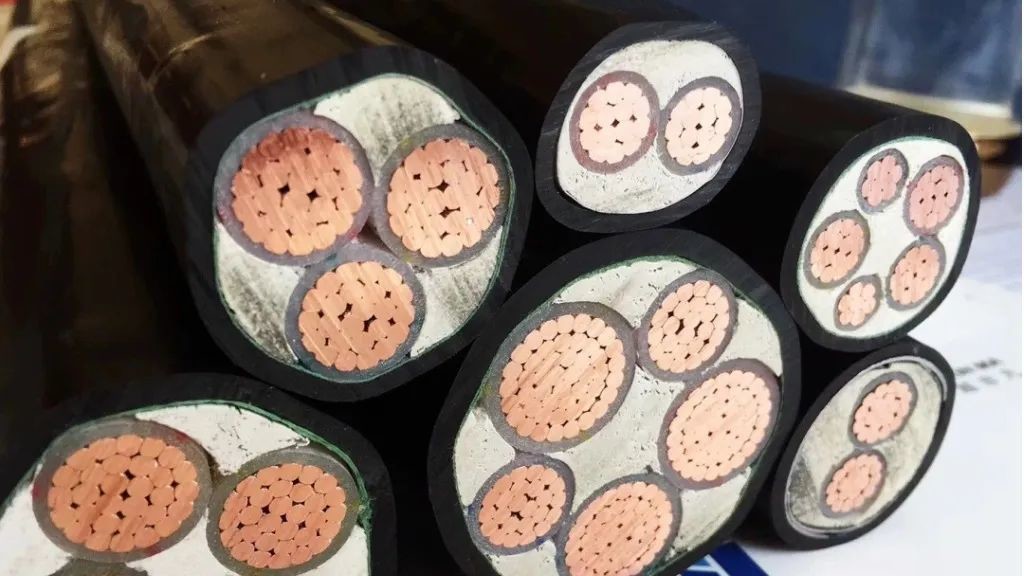

  Em aplicações práticas, o projeto de condutores de cobre comprimidos precisa considerar muitos fatores, incluindo o coeficiente de compressão, a estrutura de cadeia, a resistividade do material, etc.   Por exemplo, para um condutor de cobre comprimido de 95 mm2, a sua resistência por quilómetro não deve exceder 0,193Ω/km,que deve ser alcançado através de uma estrutura de filamento razoável e de um único diâmetro de fio.   O processo de compressão aumentará a resistividade do condutor, pelo que é necessário introduzir fatores de correcção correspondentes durante o projecto,como o coeficiente de compressão K3 e o coeficiente de encravamento K2, para assegurar que o valor final da resistência satisfaz os requisitos normalizados.     A relação entre a área da secção transversal e a resistência de CC dos condutores de cobre comprimidos pode ser resumida pelos seguintes pontos: 1Relação inversa: A área da secção transversal A é inversamente proporcional à resistência de CC R, isto é, quanto maior a área da secção transversal, menor a resistência de CC. 2Efeito de compressão: o processo de compressão fará com que o condutor endureça, aumentando assim a resistividade, que precisa ser ajustada através do fator de correcção. 3Requisitos de concepção: de acordo com as normas nacionais (como GB/T3956), o valor da resistência de corrente contínua do condutor é o indicador chave para medir a sua qualificação,e a área da secção transversal é apenas a base para o projeto e cálculo. 4- Ajuste na aplicação prática: no processo de produção, a fim de reduzir os custos, a área da secção transversal pode ser reduzida ao valor mínimo para satisfazer os requisitos de resistência de CC,mas esta prática pode afetar o desempenho geral do cabo.   Por conseguinte, ao conceber e fabricar condutores de cobre comprimidos, é necessário considerar de forma abrangente fatores como a área da secção transversal, o coeficiente de compressão,e resistividade do material para garantir que a resistência de corrente contínua do condutor cumpre os requisitos normalizados e os requisitos de desempenho em aplicações práticas.   O método específico de cálculo do coeficiente de compressão K3 e do coeficiente de torção K2 do condutor de cobre comprimido é o seguinte: Coeficiente de compressão K3: O coeficiente de compressão K3 refere-se à relação entre a área da secção transversal real do condutor após a compressão e a área da secção transversal teórica quando não comprimida.De acordo com as provas, o valor do coeficiente de compressão é geralmente 0.90, que são dados empíricos baseados na experiência de produção e em ensaios de processo.   Coeficiente de torção K2 O coeficiente de torção K2 refere-se à relação entre o comprimento real de um único fio e o comprimento do fio torcido dentro de um passo de torção. Outros parâmetros relacionados 1Diâmetro de fio único: Para condutores de cadeia com um diâmetro de fio único superior a 0,6 mm, K2 é 1.02Para os condutores de cadeia com um diâmetro de fio único não superior a 0,6 mm, K2 é igual a 1.04. 2. Coeficiente de cablagem: para os cabos de núcleo único e para os cabos de núcleo múltiplo não cablados, é de 1, e para os cabos de núcleo múltiplo cablados, é de 1.02.   Em resumo, o método específico de cálculo do coeficiente de compactação K3 e do coeficiente de torção K2 de condutores de cobre compactados é o seguinte:Normalmente o valor é 0.90.
